MPC104-ISOADC12 本体定価 ￥38,676-（税込）

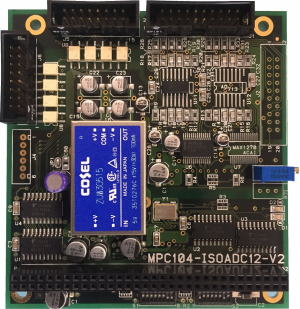

MPC104-ISOADC12はＰＣ１０４バスの６４ピンを持ったアイソレートＡＤコンバータボードです。
ＡＤ入力信号は基本で8CH、増設オプションが8CH用意されております。
また、アイソレート入出力ポート（入力8ﾋﾞｯﾄ／出力8ﾋﾞｯﾄ）も備えております。
RoHS対応。
◆特徴
信号をフォトカプラで絶縁し、電源に絶縁DC-DCコンバータを採用しております。
ADCチップはシリアルADCですがPLD採用によりポートアクセスで制御できるように使い易く工夫して
あります。

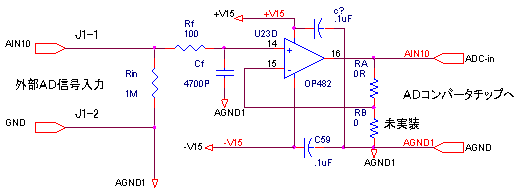

入力部のOP-AMPには帰還抵抗と接地抵抗を2016サイズのチップ抵抗パターンで配置してあります。
出荷時は帰還抵抗：0Ω、接地抵抗：未実装ですが、お客様が抵抗器を交換することでOP-AMPの
増幅率を調整することもできます。但し固定抵抗ですので増幅率の微調整はできません。
◆仕様
| 項目 | 内容 |
|---|---|
| ADC素子 | MAX1270 |
| 分解能 | 12ビット |
| リニアリティ | 1/2LSB |
| 変換時間 | 12.5μS |
| 入力チャンネル | 基本8CH |
| 入力電圧範囲 | 0～5V、-5～+5V、0～10V、-10V～+10V |
| 最大入力電圧 | ±16.5V |
| インターフェース | PC104（但し、６４ピン信号のみ） |
| 割り込み 変換終了 | IRQ3、IRQ4、IRQ5、IRQ7から選択 |
| パラレルポート | アイソレート入力８BIT、アイソレート出力8BIT |
| 動作電圧 | +5V単一電源 |
| 消費電流 | 440mA(typ) 16ch増設時 |
| 占有アドレス | 4バイト |
| 基板サイズ | ９０.１ｍｍ×９５.８ｍｍ |
| 適合コネクタ | アナログ入力部：OMRON XG4M-2630 パラレルI/O部：OMRON XG4M-2630 タイマーカウンター部：OMRON XG4M-1630 |
| 割込み | ２ＣＨ：コンバートエンド＋タイマーカウンター |
| 調整部 | ADC：内蔵リファレンス電圧調整 420オプション：ゲイン調整 |
| オプション＊ | |
| ・入力チャンネル増設 | 基本(８CH)＋８CH 合計16CH ※注文時型番 MPC104-ISOADC12-16 |
◆オーダー型番(オプションなし：MPC104-ISOADC12)
オプション指定のある場合は、ご注文又はお見積もり時、"MPC104-ISOADC12‐"の後に下記オプション型番を付け加えて記載してください。
＊オプション型番・価格（税込）（本体定価￥38,676-）
| オプション型番 | 内容 | 追加価格 |
|---|---|---|
| 16 | 入力チャンネル8CH増設オプション | ＋￥11,066- |
