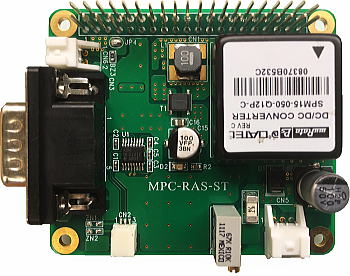

※写真はMPC-RAS-ST-POW(電源オプション付き￥11,300)です。
MPC-RAS-ST 定価 ￥4,235（税込）
MPC-RAS-ST-POW 定価 ¥13,673（税込）
MPC-RAS-ST-S 定価 ￥2,112（税込）
MPC-RAS-ST はラズベリーパイのUART 信号をRS232C ドライバーレシーバーに変換する拡張ボードです。
オプションにより、９Ｖ～３６Ｖ入力５Ｖ出力の絶縁型ＤＣ－ＤＣコンバータを増設できます。
ラズベリーパイに重ねて実装することにより、ＢＵＳ信号を更に上段に連結します。
RoHS対応。
※ご注文の際は当ページの一番下「オーダー型番」をご参照下さい。
◆特徴
・ラズベリーパイのUART 信号をＲＳ２３２Ｃレベルに変換。
・ラズベリーパイのバスコネクタを上下連結コネクタにより更に上段に拡張ボードを搭載可能にしました。
・電源オプションの増設により９Ｖ～３６Ｖの電源入力を可能にしました。
◎ 基板サイズ
56mm×65mm
◎ ラズベリーパイとの接続
ラズベリーパイのGPIO 40 ピン拡張コネクタと接続
◆仕様
| 項目 | 内容 |
|---|---|
| 基板サイズ | 56mm×65mm |
| ＵＡＲＴ／ＲＳ２３２Ｃレベル変換 ＩＣ | ADM3101EARQZ（アナログデバイセズ社） |
| ラズベリーパイとの連結コネクタ | ４０ピン（オスメスコネクタ） |
| 外部インターフェースコネクタ RS232C信号 |
D-SUB９ピンコネクタ（オス） 外部取り出しコネクタ：BM03B-NSHSS-TBT（JST） ケーブル：別途ご注文 |
| 使用温度範囲 | -20℃～60℃ |
| 電源(電源オプションの無い場合) | +5V（バスより供給） |
| 消費電流(電源オプションの無い場合) | 20mA（無負荷動作時） |
| ※電源オプション (アイソレートDC-DCコンバータ) |
|
| ・入力電圧 |
９Ｖ～３６Ｖ |
| ・出力電圧 | ５Ｖ |
| ・出力電流 | ３Ａ |
| ・出力コネクタ | S02B-PASK-1（JST） 設定によりGPIO40ピン拡張コネクタ |
| ・ラズベリーパイ対象機種 | RASPBERRY PI 2 MODEL B+ RASPBERRY PI 3 MODEL B RASPBERRY PI 4 MODEL B |
◆オーダー型番・価格(税込)
| 型番 | 詳細 | 定価(税込) |
|---|---|---|
| MPC-RAS-ST | ＲＳ２３２Ｃレベル変換のみ | ¥4,235- |
| MPC-RAS-ST-POW | ＲＳ２３２Ｃ変換 + 電源オプション | ¥13,673- |
| MPC-RAS-ST-S | GPIO 40ピンのみ | ¥2,112- |
| ※別売り 外部接続ケーブル | 詳細 | 定価(税込) |
|---|---|---|
| MPC-RAS-CAPA0330P | 電源入力ケーブル３ピン （長さ：30cm、先端加工：バラ） |
¥517-/1本 |
| MPC-RAS-CAPA0230P | 電源出力ケーブル２ピン （長さ：30cm、先端加工：バラ) |
¥495-/1本 |
| MPC-RAS-CANSH03 | ＲＳ２３２Ｃ取り出しケーブル３ピン （長さ：30cm、先端加工：バラ） 注：CN2 コネクタから RS232C 信号を取り出すケーブルです。 基板実装のD-SUB コネクタを使用される場合は必要ありません |
¥517-/1本 |
※ケーブルの長さはご指定頂けます。別途お問い合わせ下さい。
※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
