Z80CPUボード

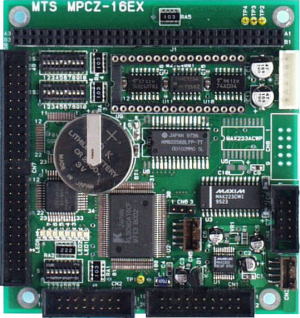

(写真はLED,DIP,IF,AD,DAオプション付きです。)


MPCZ-16EX 本体定価 ¥15,900-(税別)

MPCZ-16EXは川崎製鉄社製KL5C80A16CFPチップ※を搭載した高速CPUボードです。
低価格、高速処理、省スペース、低消費電流を目指しました。
RoHS対応。
※川崎製鉄社製KL5C80A16CFPチップが生産中止品のため、弊社在庫分がなくなり次第、当ボードの生産も終了致しますので、新規での導入にはお薦めしておりません。

取扱説明書

お見積もり/ご注文

◆仕様

項目 内容
基本
・CPU KL5C80A16
・ROM 32ピンソケット実装(最大512KB)
・外部RAM 32KB標準実装
・バッテリーバックアップ カレンダー、S-RAM
・パラレルポート 24ビット以上、KL5C80A16内蔵ポート+μPD71055は
全ビットプルアップ又はプルダウン
・シリアルポート RS232C 1CH
・タイマーカウンター 4CH、(KL5C80A16内蔵カウンタータイマー)
・ウオッチドッグタイマー 1.6秒タイムアウトカウンター、 200m-secリセットタイマー
・クロック 10MHz(OSC:20MHz)
・動作電圧 +5V単一電源(バス供給用±12V端子有り)
・基板サイズ 90.1mm × 95.8mm
・使用温度範囲 0℃~60℃
・消費電流 50mA(基本構成無負荷動作時)実測値(オプションは含まず)
*オプション
・増設パラレルI/O μPD71055、24ビットパラレル入出力(8255互換)全ポートプルアップ又はプルダウン
・増設S-RAM 128KB又は512KB
・増設シリアルI/O RS232C(MAX203ACWP)又はRS422/RS485(SN65C1168ENS)
・RTCカレンダークロック ARM機能付(RTC63423A)
・ADコンバータ ADC:MAX1202、12ビット8CHシリアルADC
リファレンス:(4,096V)内蔵、又は外部リファレンス2.5V~5V
入力レンジ:内臓REF=0~4,096V、外部REF=0~REF、又は±REF/2
変換速度:133KHz(MAX)
・DAコンバータ
(最大2CH)
DAC:MAX539BESA 12ビット1CHシリアルDAC、リファレンス付属
アナログ出力:0~5V (但し0V~VCC-0.4V)
(アナログ出力:0~4.098V品もあります、ご相談ください)
・LED 8ビットLED(デバッグ用)
・DIPスイッチ 8ビットDIPスイッチ、デバッグ又は自己アドレス設定用
・IF 外部I/Oインターフェースユニット(PC104バス)
外部I/Oボード接続時必要



◆オーダー型番(オプションなし:MPCZ-16EX)

オプション指定のある場合は、ご注文又はお見積もり時、"MPCZ-16EX-"の後に下記オプション型番を付け加えて記載してください。尚、オプション型番に①②等番号のあるものは、何れか1つをお選びください。

例):MPCZ-16EX-PAIH(本体 + PIO オプション + ADC オプション + IF-H オプション)

また、お見積もり/ご注文フォームからもご指定いただけます。

*オプション型番・価格(税別)(本体定価¥15,900-)
オプション価格は出荷時搭載の価格です、一度出荷された製品にオプションを追加される場合は
追加基本料¥5,000-が別途かかります

オプション型番 内容 追加価格
P 増設パラレルI/O +¥3,000-
①S1
②S5
R1LP0408CSP-5SC
R1LP0108ESP-7SR
+¥2,800-
+¥3,800-
①R2
②R5
③R3
増設RS422(SN65C1168ENS)
増設RS485(SN65C1168ENS)
増設RS232C(MAX203ACWP)
+¥1,800-
+¥1,800-
+¥2,200-
T リアルタイムクロック(RTC63423A) +¥2,300-
A 12 ビット8CHシリアルADC(MAX1202 ) +¥4,980-
①D1
②D2
12 ビット1CHシリアルDAC(MAX539BESA)×1
12 ビット1CHシリアルDAC(MAX539BESA)×2
+¥3,980-
+¥7,960-
L 8BIT LED +¥980-
W 8BIT DIPスイッチ +¥980-
※(注)①IH

※(注)②IL

PC104インターフェースユニット IF-H
  (基板下から104バスのピンの出ているもの)
PC104インターフェースユニット IF-L
  (基板下に104バスのピンが出ないもの)
+¥980-

※(注)PC104バスのI/Oボードを接続する場合は必須オプションです。

*別売りオプション

型番 内容 追加価格
MPCZ-16EX-FLASH-ROM FLASH-ROMのみ ¥1,600-
MPCZ-16EX-FLASH FLASH-ROM+10ピンフラットケーブル+DSUB9ピンケーブル
のセット
¥8,800-


MPCZ-16EXとI/Oボードの結合

MPCZ-16CPUはCPUのバス信号を64ピンのコネクタに取り出しております。
このコネクタピン配置はPC104バスに準拠しており、弊社のPC104シリーズI/Oボードとの接続ができます。
PC104バスはISAバスを64ピンと40ピンのヘッダーピンコネクタに変換したもので、ISAバスの信号がそのままヘッダーピンに取り出されております。
PC104バスはバックプレーンボードを使用せず、ボードを積み重ねていくだけでシステムが構築でき、振動の多い場所やスペースが狭小な場所に適しております。また、カードエッジコネクタに比べピン接触面の信頼性が格段に向上されております。
但し、MPCZ-16EXにはPC104バスの40ピンコネクタは配置されておりません。40ピンコネクタの信号が必要なI/Oボードはアクセス出来ませんのでご注意下さい



接続できるI/Oボード

MPC104-96DIOA2 :96ビットのデジタル入出力カード
MPC104-ISO32I/O-V2 :アイソレート入出力ボード(16ビット入力16ビット出力)
MPC104-ISO32I :アイソレート入力ボード(32ビット入力)
MPC104-ISO32T-V1 :アイソレート出力ボード(32ビット出力)
MPC104-ISOCTC :アイソレート4CHカウンターボード
MPC104-DIOCTC :24ビットデジタル入出力 + 4CHカウンターボード
MPC104-ADC12 :12ビット8CH、ADコンバータ)
MPC104-ISOADC12 :アイソレート12ビット8CH/16CH、ADCボード
MPC104-DAC12 :12ビット8CH、DAコンバータ)
MPC104-ISODAC12 :アイソレート12ビット8CH/16CH、DACボード
MPC104-POWI:絶縁電源ボードDC入力、+5V/+12V出力  バッテリーバックアップ機能
MPC104-ISOSIO4 :アイソレートRS232C-4CH通信ボード
MPC104-SIO4 :非絶縁RS232C-4CH通信ボード
PCM-3641:4ポートRS232C通信モジュール(ADVANTECH社製)
PCM3610:絶縁2ポートRS232/422/485モジュール(ADVANTECH社製)



サンプルプログラム

CTCINT:カウンタータイマー、割込み、を利用したサンプルプログラム
UART :RS232Cのレシーブデータを、1バイト毎送出するサンプルプログラム
ADC :8チャンネルのADC入力データーを変換し、メモリーの8000h番地から800Fh番地に格納する
    サンプルプログラム
DAC :DAC 2CHにそれぞれ鋸歯状波、矩形波を出力するサンプルプログラム
DAC1:DAC 1CH 搭載時のサンプルプログラム、鋸歯状波を出力
RTCSET:リアルタイムクロック(RTC63423A)への日付、時間セットと定周期割込み機能を利用し、
     LEDを点滅させるサンプルプログラム
PIOTST:24ビット×2のパラレルI/Oのそれぞれ折り返しケーブルによる折り返しテストの
     サンプルプログラム
DIP :DIPスイッチからの入力データをそのままLEDに出力、点滅させるサンプルプログラム
