MPC104-96DIO-A2


MPC104-96DIO-A2 本体定価 ¥9,900-(税別)

取扱説明書ダウンロード

お見積もり/ご注文

※旧機種MPC104-96DIOから継続使用されるお客様へ
MPC104-96DIO-A2はMPC104-96DIOの後継機種です。
従来MPC104-96DIOで使用していた8255互換チップ、MB89363BH(富士通)の製造中止
に伴い8255互換チップμPD71055(NEC)に変更したもので、プログラム互換です。
電気的仕様も殆ど同じですが詳細はお問い合わせ下さい。
また、従来からMPC104-96DIOを継続使用して頂いたお客様には評価用製品の貸し出し
も受け賜わっておりますのでお申し付け下さい。

◆概要

RoHS対応。

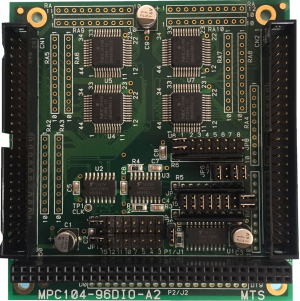

MPC104-96DIO-A2はPC104及びZ80バスを持った96ビットの入出力カードです。
入出力用ICは8255互換のμPD71055GBを4個実装しております。

◆特徴

◎ μPD71055GBのプログラミングや使い方は8255とコンパチブル。
◎ 90.1mm×95.8mmの基板サイズに96ビットのデジタル入出力を実装。
◎外部インターフェースラインにプルダウン又はプルアップ抵抗を添付(標準添付10KΩ)。
 (3.3KΩ~10KΩを選択可能。また、無料で実装も承ります。)
◎外部インターフェースラインに過電圧保護用ダイオードアレイ(*オプション)を実装する事により
 過電圧入力によるIC破壊を防止。
 (*オプション :(8ビット)1個200円(+税))
◎PC104バスが標準ですが、弊社製Z80(MPCZ-16EX)との接続もできます。

◆仕様

項目 内容
入出力数 96ビット
プルアップ、プルダウン 10KΩ抵抗ネットワーク添付
※ご注文時指定がなければ10KΩが添付されますが、お客様の用途により3.3KΩ~10KΩをご注文時にご指定ください。また、実装しての出荷も無料で承っておりますので、こちらもご注文時にご指定ください。
割り込み 2ポート(8種選択可)
I/Oアドレス 占有ポート16(8又は16ビットデコード)
動作電圧 +5V単一電源
消費電流 80mA(無負荷動作時)
基板サイズ 90.1mm×95.8mm
適合コネクタ 基板側:OMRON XG4C-5031極性ガイド(1)
ケーブル側:OMRON XG4M-5030
使用温度範囲 0℃~50℃
オプション
・過電圧入力保護ダイオード 入力部2KΩインピーダンス時 -5V~+24V入力


◆オーダー型番(オプションなし:MPC104-96DIO-A2)

オプション指定のある場合は、ご注文又はお見積もり時、"MPC104-96DIO-A2‐"の後に下記オプション型番を付け加えて記載してください。また、お見積もり/ご注文フォームからもご指定いただけます。

*オプション型番・価格(税別)(本体定価¥9,900-)
オプション型番 内容 追加価格
D1~D12 過電圧入力保護ダイオード +¥200-/個

”D”の後の数字は、ダイオードの数を記入してください。
例):ダイオード12個の場合
   MPC104-96DIO-A2-D12  本体9,900円+ダイオード(200円×12個)=12,300円+税


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
