PC104 / Z80 96ビット 入出力ボード(MPC104-96DIO-A2の後継機)




MPC104-96DIO-B※製造終了

※デジタルI/OチップμPD65881GB製造終了により、本ボードも
製造終了となりました。

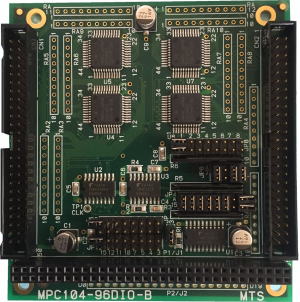

MPC104-96DIO-BはPC104及びZ80バスを持った96ビットの入出力カードです。
入出力用ICは8255互換のμPD65881GBを4個実装しております。
RoHS対応。

旧機種MPC104-96DIO-A2から継続使用されるお客様へ
MPC104-96DIO-BはMPC104-96DIO-A2の後継機種です。
従来MPC104-96DIO-A2で使用していた8255互換チップ、uPD71055GB(NEC)の製造中止に伴い互換チップμPD65881(NEC)に変更したもので、プログラム互換です。
電気的仕様に若干の違いがあります、詳細はお問い合わせ下さい。
また、従来からMPC104-96DIOを継続使用して頂いたお客様には評価用製品の貸し出しも受け賜わっておりますのでお申し付け下さい。

資料:uPD71055GBデータシートuPD65881GBデータシート

取扱説明書


◆特徴

◎ μPD658815GBのプログラミングや使い方はμPD71055GBとコンパチブル。
◎ 90.1mm×95.8mmの基板サイズに96ビットのデジタル入出力を実装。
◎外部インターフェースラインにプルダウン又はプルアップ抵抗を添付(標準添付10KΩ)。
 (3.3KΩ~10KΩを選択可能。また、無料で実装も承ります。)
◎外部インターフェースラインに過電圧保護用ダイオードアレイ(*オプション)を実装する事により
 過電圧入力によるIC破壊を防止。
 (*オプション :(8ビット)1個242円(税込))
◎PC104バスが標準ですが、弊社製Z80(MPCZ-16EX)との接続もできます。

◆仕様

項目 内容
入出力数 96ビット
プルアップ、プルダウン 10KΩ抵抗ネットワーク添付
ご注文時指定がなければ10KΩが添付されますが、お客様の用途により3.3KΩ~10KΩをご注文時にご指定ください。また、実装しての出荷も無料で承っておりますので、こちらもご注文時にご指定ください。
割り込み 2ポート(8種選択可)
I/Oアドレス 占有ポート16(8又は16ビットデコード)
動作電圧 +5V単一電源
消費電流 80mA(無負荷動作時)
基板サイズ 90.1mm×95.8mm
適合コネクタ 基板側:OMRON XG4C-5031極性ガイド(1)
ケーブル側:OMRON XG4M-5030
使用温度範囲 0℃~50℃
オプション
・過電圧入力保護ダイオード 入力部2KΩインピーダンス時 -5V~+24V入力


オーダー型番(オプションなし:MPC104-96DIO-B)

オプション指定のある場合は、ご注文又はお見積もり時、"MPC104-96DIO-B‐"の後に下記オプション型番を付け加えて記載してください。

*オプション型番・価格(税込)(本体定価¥15,697-)

オプション型番 内容 追加価格
D1~D12 過電圧入力保護ダイオードアレイ(1個8ビット) +¥242-/個

”D”の後の数字は、ダイオードの数を記入してください。
例):ダイオード12個の場合
MPC104-96DIO-B-D12  本体15,697円+ダイオード(242円×12個)=18,601円
