PC104 / Z80 12ビット 8チャンネル ADコンバータボード



MPC104-ADC12-× 本体定価 ¥27,544-(税込)

※在庫なくなり次第販売中止予定

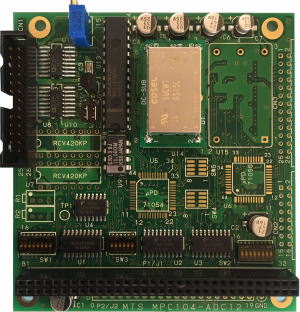

MPC104-ADC12はPC104及びZ80バスを持った12ビット8チャンネルのADコンバータボードです。
同基板内にオプションとして24ビットパラレル入出力μPD71055とタイマーカウンターμPD71054を実装出来ます。
又、オプションとして入力部に4~20mAレシーバを2チャンネル搭載できます。
割込みはコンバートエンドとタイマーカウンターの2CHがあります。
RoHS対応。
※型番MPC104-ADC12-xの「x」には5(MAX197)又は4(MAX199)が入ります。

取扱説明書

ご注文

◆特徴

◎ADC:以下何れか選択
 ・MPC104-ADC12-5   MAX197
 ・MPC104-ADC12-4   MAX199
  入力範囲は各チャンネル毎にプログラムで切り替えMAX199、
  MAX197共内部でトリミングされ無調整、内蔵リファレンス電圧のみトリミング可能。
◎CTC:μPD71054は8254とコンパチブル、タイマーカウンターです。
◎PIO: μPD71055は8255とコンパチブル、24ビットパラレル入出力チップです。
90.1mm×95.8mmの省スペース基板サイズ
◎アナログ入力部の最前段にはオペアンプを配置。
◎ DC-DCコンバーターを搭載し、5V単一電源で使用。

◆仕様

項目 内容
ADC素子 MAX197(MPC104-ADC12-5) / MAX199(MPC104-ADC12-4)
分解能 12ビット
リニアリティ 1/2LSB
変換時間 6μS (サンプリングレート:100Kbps)
入力チャンネル 8CH
収集制御 内部収集制御
リファレンス電源 4.096V内部リファレンス
入力電圧範囲 ±10V、±5V、0~10V、0~5V(MAX197選択時)
±4.096V、±2.048V、0~4.096V、0~2.048V(MAX199選択時)
入力インピーダンス 100KΩ
I/Oアドレス 占有ポート16(8又は16ビットデコード)
動作電圧 +5V単一電源
消費電流 250mA
使用温度範囲 0℃~50℃
基板サイズ 90.1mm×95.8mm
適合コネクタ アナログ入力部:OMRON XG4M-2630
パラレルI/O部:OMRON XG4M-2630
タイマーカウンター部:OMRON XG4M-1630
割込み 2CH:コンバートエンド+タイマーカウンター
調整部 ADC:内蔵リファレンス電圧調整
420オプション:ゲイン調整
オプション
 ・420オプション 入力4~20mA 2CHまで増設可能
注)MAX199を選択した場合4.096~5.0Vの範囲は表現できません
 ・パラレルI/Oオプション 入出力ビット数 :24ビット 全ポートプルアップ(又はプルダウン)
プログラム:8255コンパチブル
 ・タイマーカウンター
  オプション
CTC: 16ビット/3チャンネル
プログラム :8254コンパチブル


◆オーダー型番(オプションなし:MPC104-ADC12-5/MPC104-ADC12-4)

オプション指定のある場合は、ご注文又はお見積もり時、"MPC104-ADC12-5"(MAX197)若しくは"MPC104-ADC12-4"(MAX199)の後に、下記オプション型番を付け加えて記載してください。
尚、オプション型番に①②等番号のあるものは、何れか1つをお選びください。

例):MPC104-ADC12-5PC4A (本体 + PIO オプション + CTC オプション+420mA入力増設オプション1CH)

*オプション型番・価格(税込)(本体定価¥27,544-)

オプション型番 内容 追加価格
P 24ビットパラレル入出力オプション +¥3,795-
C 16ビット3CHカウンタータイマーオプション +¥3,795-
①4A
②4AB
420mA入力増設オプション 1CH増設
420mA入力増設オプション 2CH増設
+¥9,108-
+¥14,168-
