CPLDボード


MPC104-CP512 本体定価 ¥19,800-(税別)

お見積もり/ご注文

◆概要

RoHS対応。

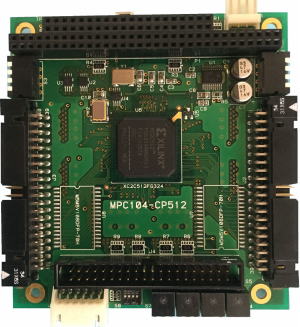

MPC104-CP512はザイリンクス社製低消費電力CPLDを搭載し、PC/104バスインターフェースに対応したプログラマブルI/O基板です。
基板上にCPLD、I/Oコネクタの他に2系統の1Mビットメモリーをオプションで増設できます。

※CPLD内部回路設計承ります。お気軽にお問い合わせ下さい。

◆仕様

項目 内容
CPLD素子 XC2C512-10FG324C
I/O数 最大96bit(コネクタ1個当たり32bit)
8ビット毎に入出力設定可能。プルアップ抵抗付き。
クロック 2系統
1系統は32MHz3.3V実装済み。1系統は未実装(別途費用要)
発信器の電源は3.3V、5V
設定スイッチ 4ビットロータリースイッチ×4個
4ビットピアノスイッチ×2個
4ビットスライドスイッチ×1個
(コンプリメンタリーコード)
プッシュスイッチ 1個(リセット又は汎用)
テストポイント 4個(入力又は出力、1個はGND)
LED 4個
PC104バス アドレス16ビット、データ8ビット
割込み信号 6ビット(入力又は出力)
動作電圧 +5V単一電源(バスから供給)
プログラミング XILINXプラットフォームケーブル
USB又は互換ケーブル
基板サイズ 90.1mm×95.8mm
*オプション
・1MビットS-RAM 1Mbit × 最大2個まで (8ビット幅、2素子完全独立)
・増設クロック 12kHz~170MHz



◆オーダー型番(オプションなし:MPC104-CP512)

オプション指定のある場合は、ご注文又はお見積もり時、"MPC104-CP512-"の後に下記オプション型番を付け加えて記載してください。尚、オプション型番に①②等番号のあるものは、何れか1つをお選びください。

例):MPC104-CP512-M2C(本体 + SRAM2CH + 増設クロック オプション)

また、お見積もり/ご注文フォームからもご指定いただけます。

*オプション型番・価格(税別)(本体定価¥19,800-)
オプション型番 内容 追加価格
①M1
②M2
1MビットS-RAM × 1
1MビットS-RAM × 2
+¥980-
+¥1,960-
C 増設クロック +¥980-


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
