H8CPUボード


MPCH-8CPU-V1 本体定価 ¥19,800-(税別)


取扱説明書ダウンロード

お見積もり/ご注文

◆概要

RoHS対応。

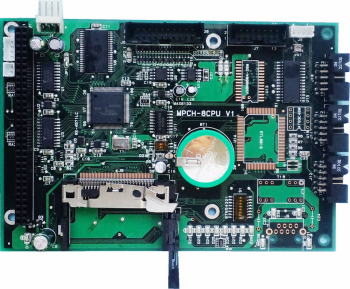

MPCH-8CPU-V1はルネサステクノロジ製高性能フラッシュメモリ内蔵16 ビットマイコンを核に大容量スタティックRAM 、USB コントローラ、LAN コントローラなどを搭載した多機能組み込みマイコンボードです。

◆仕様

項目 内容
CPU HD64F3069RF
ROM CPU内蔵
外部RAM 2MバイトSRAM (16 ビットバス)
汎用I/O ポート1 PAポート:LCDモジュール(SUNLIKE 社SC1602)対応
汎用I/O ポート2 P7 、PA ポート、NMI (ポート1 と排他的に使用)
汎用外部バス PC/104(8ビットI/Oのみ、最大4系統割込み)
シリアルポート RS232C:3チャネル(TD 、RD信号 のみ)
リアルタイムクロック セイコーエプソンRX-4571LC
バックアップメモリ シリアルEEPROM :1M ビット
ウオッチドッグタイマー CPUチップ内蔵
クロック 24MHz 水晶発振器
動作電圧 +5V単一電源
基板サイズ 145mm ×100mm(コネクタ、CF イジェクタ等の突起部分を除く)
使用温度範囲 0℃~55℃
消費電流 MPCH-8CPU-V1:70mA(typ)
MPCH-8CPU-V1+CF:70mA(typ)
MPCH-8CPU-V1+CF+LAN:110mA(typ)

ブロック図

開発環境のご紹介

製造メーカー:株式会社エル・アンド・エフ
 ・デバッガ  YSH8
 ・コンパイラ(総合環境を含む)  YCH8

MPCH-8CPUとI/Oボードの結合

MPCH-8CPU-V1はCPUのバス信号を64ピンのコネクタに取り出しております。
このコネクタピン配置はPC104バスに準拠しており、弊社のPC104シリーズI/Oボードとの接続ができます。

PC104バスはISAバスを64ピンと40ピンのヘッダーピンコネクタに変換したもので、ISAバスの信号がそのままヘッダーピンに取り出されております。PC104バスはバックプレーンボードを使用せず、ボードを積み重ねていくだけでシステムが構築でき、振動の多い場所やスペースが狭小な場所に適しております。また、カードエッジコネクタに比べピン接触面の信頼性が向上されております
但し、MPCH-8CPU-V1にはPC104バスの40ピンコネクタは配置されておりません。40ピンコネクタの信号が必要なI/Oボードはアクセス出来ませんのでご注意下さい
※I/Oボードを当ボードの下に結合させる為に、ピンの長い64ピンコネクタPC104-64HKをご希望の場合、
"MPCH-8CPU-V1-IH"をご注文下さい。”IH”のご指定のない場合ピンの短いPC104-64LKが実装されます。

接続できるI/Oボード

MPC104-96DIOA2:96ビットのデジタル入出力カード
MPC104-ISO32I/O-V2:アイソレート入出力ボード(16ビット入力16ビット出力)
MPC104-ISO32I:アイソレート入力ボード(32ビット入力)
MPC104-ISO32T-V1:アイソレート出力ボード(32ビット出力)
MPC104-ISOCTC:アイソレート4CHカウンターボード
MPC104-DIOCTC:24ビットデジタル入出力 + 4CHカウンターボード
MPC104-ADC12:12ビット8CH、ADコンバータ)
MPC104-ISOADC12:アイソレート12ビット8CH/16CH、ADCボード
MPC104-DAC12:12ビット8CH、DAコンバータ)
MPC104-ISODAC12:アイソレート12ビット8CH/16CH、DACボード
MPC104-POWI:絶縁電源ボードDC入力、+5V/+12V出力  バッテリーバックアップ機能
MPC104-ISOSIO4:アイソレートRS232C-4CH通信ボード
MPC104-SIO4:非絶縁RS232C-4CH通信ボード
PCM-3641:4ポートRS232C通信モジュール(ADVANTECH社製)
PCM3610:絶縁2ポートRS232/422/485モジュール(ADVANTECH社製)

サンプルプログラムのある機種

開発環境:YellowIDE(株式会社エル・アンド・エフ)
・MPC104-96DIO-A2 ・MPC104-96DIO-B ・MPC104-ADC12 ・MPC104-DAC12
・MPC104-ISOADC12 ・MPC104-ISODAC12


◆オーダー型番

・MPCH-8CPU-V1    64ピンコネクタ:PC104-64LK
・MPCH-8CPU-V1-IH  64ピンコネクタ:PC104-64HK
