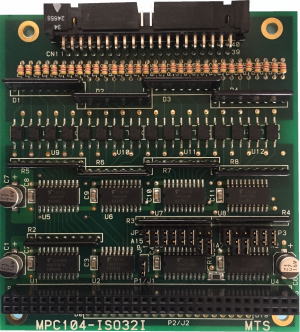

PC104 / Z80 32ビット アイソレート デジタル入力ボード




MPC104-ISO32I-×× 本体定価 ¥9,800-(税別)

ISO32IはPC104及びZ80バスを持った32ビットの光アイソレートデジタル入力ボードです。
外部インターフェース部には4.7KΩ(MPC104-ISO32I-24)の抵抗を介して全ビットフォトアイソレートされております。
RoHS対応。
※型番MPC104-ISO32I-××の「xx」には5(5V/12V入力)又は24(12V/24V入力)が入ります。

取扱説明書

お見積もり/ご注文

◆特徴

◎省スペース:90 .1mm×95.8mmの基板サイズに32ビットのアイソレート入力回路を実装。
◎広範囲入力電圧幅:
 入力部に 4.7KΩ(12V~24V入力時)または2.2KΩ(5V~12V入力時)の抵抗を実装。
 ご注文時に入力電圧をご指定ください。
 指定無き場合は4.7KΩが実装されます。
入力抵抗はご希望の抵抗を実装することもできますのでお申し付け下さい。

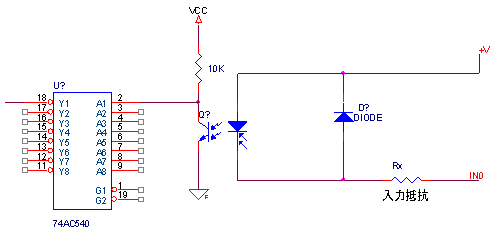

入力部参考例: IN0:外部からの入力信号
+V:外部から供給する電源
Rx:5V/12V入力のとき2.2KΩ、12V/24V入力のとき4.7KΩ


◆仕様

項目 内容
入力点数 32ビット
入力抵抗 5V/12V=2.2KΩ 12V/24V=4.7KΩ(注文時指定)
※ご指定のない場合は4.7KΩ
過電圧入力保護ダイオード 内蔵 (DC入力フォトカプラの場合のみ)
I/Oアドレス 占有ポート4(8又は16ビットデコード)
動作電圧 +5V単一電源
消費電流 80mA(無負荷動作時)
基板サイズ 90.1mm×95.8mm
適合コネクタ 基板側:OMRON XG4C-4034極性ガイド(1)
ケーブル側:OMRON XG4M-4030
使用温度範囲 -20℃~60℃(※但し、結露のないこと)



◆ オーダー型番

・MPC104-ISO32I-5
 5V/12V入力

・MPC104-ISO32I-24
 12V/24V入力


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
