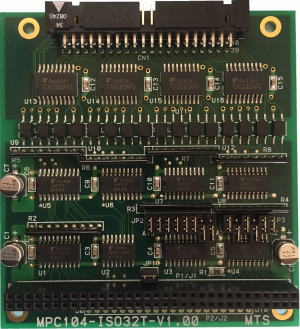

PC104 / Z80 32ビット アイソレート デジタル出力ボード




MPC104-ISO32T-V1 本体定価 ¥10,800-(税別)

MPC104-ISO32T-V1はPC104バス32ビットの光アイソレートデジタル出力ボードです。
外部インターフェースには東芝 TD62083AFを使用し、耐圧30V(最大)出力電流500mA(最大)までご使用頂けます。(詳細はTD62083(東芝)使用に準じます。)
また、TD62083AFの他に、TD62783AF、TD62781AFが選択できます。
RoHS対応。

取扱説明書

お見積もり/ご注文

特徴

◎省スペース:90.1mm×95.8mmの基板サイズに32ビットのアイソレート出力回路を実装。
◎高耐圧高出力電流
  出力ダーリントンドライバーTD62083AF使用により耐圧30V(最大)
  出力電流500mA(最大)
  推奨出力電流値:~20mA/ch
◎クランプオンダイオード
  TD62083AFにはクランプオンダイオードが内蔵されており負荷に小型のマグネットや
  プランジャー等そのまま接続できます。

PC104バスが標準ですが、Z80との接続もできます。

◆仕様

項目 内容
出力点数 32ビット
出力耐圧 30V(最大)
クランプオンダイオード トランジスタアレイ内蔵
I/Oアドレス 占有ポート4(8又は16ビットデコード)ジャンパープラグにて設定
動作電圧 +5V単一電源
消費電流 80mA(無負荷動作時)
基板サイズ 90.1mm×95.8mm
適合コネクタ 基板側:OMRON XG4C-4034
ケーブル側:OMRON XG4M-4030
使用温度範囲 -20℃~60℃(※但し、結露のないこと)



◆オーダー型番(ドライバー指定なし:MPC104-ISO32T-V1)

ドライバー指定のある場合は、ご注文又はお見積もり時、"MPC104-ISO32T-V1‐"の後に下記ドライバー型番を付け加えて記載してください。また、お見積もり/ご注文フォームからもご指定いただけます。

ドライバー型番表 (MPC104-ISO32T-V1-xxxxの指定方法例)
ドライバー型番 ポート1 ポート2 ポート3 ポート4
TTTT シンク型 シンク型 シンク型 シンク型
STTT ソース型 シンク型 シンク型 シンク型
SSTT ソース型 ソース型 シンク型 シンク型
SSST ソース型 ソース型 ソース型 シンク型
SSSS ソース型 ソース型 ソース型 ソース型

※上記以外の組み合わせもできます。
※指定のない場合はTTTTとなります。

シンク型ドライバー(標準):TD62083AF(東芝セミコンダクタ&ストレージ社製)

ソース型ドライバー:TD62783AF、TD62784AF、TD62781AF(東芝セミコンダクタ&ストレージ社製)
 注)ソース型ドライバーでは電圧制限があります
   TD62783AF:5V~12V
   TD62784AF:12V~24V
   TD62781AF:5V


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
