PC104 / Z80 32ビット アイソレート 高電圧 出力ボード

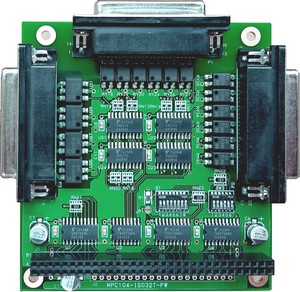

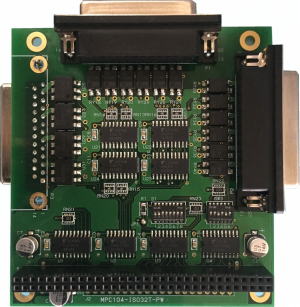

(写真はMPC104-ISO32TPOW-248Vです。)


MPC104-ISO32TPOW-×××× 本体定価 ¥17,809~(税込)

*価格は仕様により異なります。(価格詳細は当ページ最下部)

ISO32T-POWはPC104及びZ80バスを持った32ビットの光アイソレート出力カードです。
光アイソレートにはフォトモスリレーを搭載し60V/1.1A(24ビット)60V/5A(8ビット)の出力が可能です。
RoHS対応。
※型番MPC104-ISO32TPOW-xxxxの「xxxx」には出力数、出力部フォトモスリレーの型番が入ります。
 当ページの一番下「オーダー型番」をご参照下さい。

取扱説明書

ご注文

◆特徴

◎ 60V5Aのスイッチング8回路、60V1.1Aのスイッチング24回路(最大)
◎ 省スペース 90.1mm×95.8mmの基板サイズに32ビットのアイソレート出力回路を実装
◎ 出力部は交流又は直流の負荷が接続可能で直流負荷の場合はクランプオンダイオードをボード上に
 実装できます。
◎ クランプオンダイオード無指定の場合は未実装で出荷されますが、オプション指定により実装して出荷します。

◆仕様

項目 内容
出力点数 32ビット/24ビット/12ビット/8ビット
負荷電圧 60V
負荷電流 AQY212GHA:1.1A
AQV252GA:2.5A、3.5A、5A(A,B,C接続)
AQV251GA:3A、4.5A、5A
動作速度  オン時間5mSEC以下、オフ時間0.5mSEC以下
クランプオンダイオード オプション指定にて実装
I/Oアドレス 占有ポート4(8又は16ビットデコード)
負荷側電源 負荷側から供給60V(最大)
回路電源電圧 +5V(バスから供給)
消費電流 50mA(無負荷動作時)
適合コネクタ 基板側:XM3B-2542-502L
ケーブル側:D-SUB25ピン(オス)コネクタ
仕様温度範囲 -20℃~60℃(但し、結露のないこと)
基板サイズ 90.1mm×95.8mm



◆オーダー型番・価格(税込)

型番 出力数 出力部フォトモスリレー 定価(税込)
MPC104-ISO32TPOW-12 12ビット AQY212GHA × 12 ¥17,809-
MPC104-ISO32TPOW-24 24ビット AQY212GHA × 24 ¥24,079-
MPC104-ISO32TPOW-8V 8ビット AQV252GA/AQV251GA × 8 ¥18,029-
MPC104-ISO32TPOW-128V 20ビット AQY212GHA × 12  +
AQV252GA/AQV251GA × 8
¥26,499-
MPC104-ISO32TPOW-248V 32ビット AQY212GHA × 24  +
AQV252GA/AQV251GA × 8
¥31,218-
*オプション
  クランプオンダイオード   最大32個まで ¥33-/個

オプション指定のある場合は、ご注文又はお見積もり時、上記型番の後に「-D1」~「-D32」を付け加えて記載してください。また、 お見積もり/ご注文 フォームからもご指定いただけます。
例): MPC104-ISO32TPOW-12-D12
    MPC104-ISO32TPOW-12本体(17,809円)+ダイオードオプション12個(396円)=18,205円
