PC104バス / USB 16ビット アイソレート ADコンバータボード

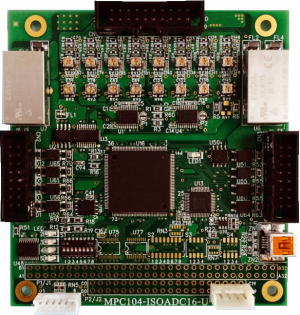

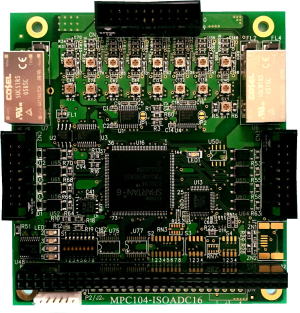

    MPC104-ISOADC16-P-V1                 MPC104-ISOADC16-U-V1

MPC104-ISOADC16-x-V1 定価 ¥46,552-(税込)

MPC104-ISOADC16-P-V1はPC104バス、MPC104-ISOADC16-U-V1はUSBインターフェースのアイソレートADコンバータボードです。
AD入力信号は8CH、またアイソレート入出力ポート(入力8ビット/出力8ビット)も備えております。
MPC104-ISOADC16の後継機で、MPC104-ISOADC16-x-V1とは、上位互換です。
RoHS対応。
※型番MPC104-ISOADC16-x-V1の「x」にはP(PC104)又はU(USB)が入ります。

ご注文

◆特徴

PC104バスインターフェース『MPC104-ISOADC16-P-V1』

・PC104バス(バス幅8bit)
    :アナログ入力信号/GNDとPC104バス側信号/GNDを絶縁
    :デジタルポート8ビット出力8ビット入力とPC104信号を絶縁
   (割込みはポート入力信号から選択し、IRQ3、IRQ4、IRQ5、IRQ7の中から
    ディップスイッチで決定できます。)
・ADC
    :FPGAで変換制御しPC104バス側からはメモリーとしてアクセス
    :アイソレート
・ADC設定
    :差動入力/シングルエンド、バイポーラ/ユニポーラをPC104バスからのコマンドで設定可
    (初期設定:シングルエンド、ユニポーラ、0~6.144V入力レンジ)

カタログ
取扱説明書

USBインターフェース『MPC104-ISOADC16-U-V1』

・USB 接続
    :アナログ入力信号/GNDとUSB 及び電源側信号/GNDを絶縁
    :デジタルポート8ビット出力8ビット入力とUSB 及び電源側信号を絶縁
   (MacOSX、linux、Windows の各ドライバーは FTDI 社ホームページ よりダウンロード出来ます。)
・ADC
    :FPGA で変換制御しユーザー側のAD 変換等のプログラムは必要ありません。
     :アイソレート
・ADC設定
    :差動入力/シングルエンド、バイポーラ/ユニポーラをコマンドで設定可
     (初期設定:シングルエンド、ユニポーラ、0~6.144V入力レンジ)

カタログ
取扱説明書

◆仕様

項目 内容
ADC素子 MAX1301X2
分解能 16ビット
入力インピーダンス 59Ω
アナログ入力範囲 -15.05~+13.5V
変換範囲(シングルエンド)
差動
0V~6.144V、-6.144V~0V、0V~12.288V、-12.288V~0V
±3.72V、±6.144V、±12.288V
±6.144V、±12.288V、±24.576V 前項最大入力範囲内
最大入力電圧 -15.3V~+15.3V
使用温度範囲 -25℃~+60℃
変換時間 12.5μs
パラレルポート アイソレート入力8ビット、アイソレート出力8 ビット
消費電流 480mA(typ)
基板サイズ 90.1mm×95.8mm
MPC104-ISOADC16-P-V1
   インターフェース PC/104 0~5V(TTL) (ただし、8ビットデータバス信号のみ)
   リニアリティ ±2LSB
   OP-AMP MAX44246搭載 アクティブフィルター回路挿入
   入力チャンネル シングルエンド8CH、又は差動4CH
   割込発生 アイソレートパラレル入力IRQ3、IRQ4、IRQ5、IRQ7から選択
   占有アドレス 16バイト
   その他 アドレスデコード8または16ビット
   電源 +5V単一電源
MPC104-ISOADC16-U-V1
   インターフェース USB(FTDI 社FT232H)
D2XX ドライバーでUSB 直結端末として、また
VCP ドライバーでUART 端末として使用できます。
   リニアリティ ±4LSB
   送受信データコード ASCII コード
   オフセットエラー ±20mV(max)調整可
   ゲインエラー フルスケールの0.8%(max)調整可
   入力チャンネル 8CH
   パラレルポート出力 アイソレート8ビット オープンコレクタ 5mA(max)
   パラレルポート入力 アイソレート8ビット 3.3V、5V入力
   電源 +5V単一電源又はUSB電源



◆オーダー型番

・MPC104-ISOADC16-P-V1
 PC104インターフェース

・MPC104-ISOADC16-U-V1
 USBインターフェース


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
