PC104バス / USB 16ビット アイソレート DAコンバータボード

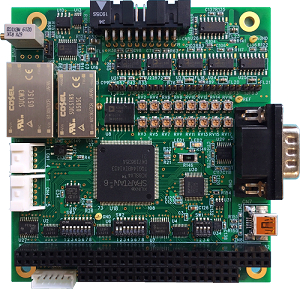

※写真はMPC104-ISODAC16-Fです。仕様により、実装部品が異なります。

MPC104-ISODAC16-x 定価 ¥45,800-(税別)

MPC104-ISODAC16は16ビット分解能、アイソレートDAコンバータボードです。
アナログ出力信号数は8CHです。
RoHS対応。
※型番MPC104-ISODAC16-xの「x」にはインターフェースの型番が入ります。
 当ページの一番下「オーダー型番」をご参照下さい。
※現在はMPC104-ISODAC16-P(PC104バス)、MPC104-ISODAC16-U(USB)のみ販売中です。
 その他のインターフェースは近日発売予定です。

MPC104-ISODAC16-Pカタログ
MPC104-ISODAC16-P取扱説明書
MPC104-ISODAC16-U取扱説明書

お見積もり/ご注文

◆特徴

DAC制御信号をフォトカプラで絶縁し、アナログ系電源に絶縁型DC-DCコンバーターを採用しており、アナログとディジタルが絶縁されています.DACのインターフェースはシリアル(SPI/QSPIまたはMICROWIRE互換)ですがFPGA採用によりメモリーアクセスで制御できるように使い易く工夫してあります.アナログ出力部はオペアンプ採用により、オフセット、ゲインを調整可能です。

◆仕様

項目 内容
DAC素子 AD5676BRUZ
分解能 16ビット
リニアリティ(相対) ±3LSB
出力チャンネル 8CH
出力電流 ±10mA(ドロップアウト < 1.2V)
変換範囲 0~5V
0~10V
±5V
変換時間 8μsec(レベル1/4~3/4の範囲内での変換時間)
使用温度範囲 -25℃~+60℃
パラレルポート アイソレート入力2ビット
電源 +5V単一電源
消費電流 380mA(typ)
占有アドレス 32バイト
基板サイズ 90.1mm×95.8mm
インターフェース 現在はPC104バス (TTL)、USBのみ販売中

注)回路図および、CPLD内部情報は公開しておりません。ご不明な点はお問い合わせください。

◆オーダー型番

・MPC104-ISODAC16-P  PC104インターフェース
・MPC104-ISODAC16-U  USBインターフェース

※現在はMPC104-ISODAC16-P(PC104バス)、MPC104-ISODAC16-U (USB)
のみ販売中です。その他のインターフェースは近日発売予定です。

※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
