PC104 / Z80 アイソレート シリアル通信ボード




MPC104-ISOSIO4-x 本体定価 ¥26,345-(税込)

ISOSIO4はPC104及びZ80バスを持ったアイソレートシリアル通信カードです。
外部インターフェース部はTTLレベル信号と、オプションによりRS232C信号が使用できます。
コントローラ部は16550互換チップ4CHが内蔵されています。
RoHS対応。
※オプション指定のある場合は、型番MPC104-ISOSIO4-xの「x」にオプション型番が入ります。
 当ページの一番下「オーダー型番」をご参照下さい。

取扱説明書(MPC104-ISOSIO4)
取扱説明書(MPC104-ISOSIO4S)

ご注文

◆概要

RoHS対応。
ISOSIO4はPC104及びZ80バスを持ったアイソレートシリアル通信カードです。
外部インターフェース部はTTLレベル信号と、オプションによりRS232C信号が使用できます。
コントローラ部は16550互換チップ4CHが内蔵されています。

◆特徴

◎ 外部と絶縁
   フォトカプラにより外部と内部が電気的に絶縁されているため外部からのノイズによ
   る誤動作や電源回り込み等による電気的破壊を防止できます。
◎ 高速フォトカプラー
   TLP112A:1Mbpsフォトカプラー採用により高速通信が可能。
◎ 省スペース
   90.1mm×95.8mmの基板サイズにシリアルポート4CHを実装。
◎ TTLレベル入出力
   外部インターフェースとTTLレベルでシリアル通信が出来ます。
◎ RS232Cレベル
   外部インターフェースとオプションによりRS232Cレベルでの通信が出来ます。
◎ PC104バスが標準ですが、弊社製Z80(MPCZ-16EX)との接続もできます。

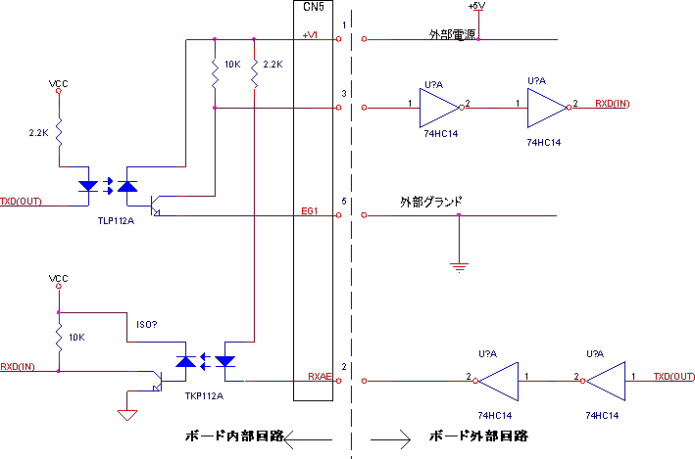

外部回路接続例
下記回路図はRS232Cオプションが無い場合のTTLレベル通信での参考回路図です。
TTLレベル信号

注)DC-DCオプションを実装した場合は外部電源不要
TTLでの信号送受信を使用される場合、そのままでは折り返し出ません。
フォトカプラの吸い込み電流値が不足するためです。
折り返しで使用される場合はロジック素子を経由させてください。

◆仕様

項目 内容
入出力信号 TXD、RXD、RTS、CTS、DTR、DSR
信号レベル TTLレベル:0、5V
RS232Cオプション:RS232Cレベル
通信速度 50BPS~19,200BPS
I/Oアドレス ディップスイッチにより設定各チャネル毎に8ポート占有
アイソレート外部電源 5Vを外部から供給、または内蔵DC-DCコンバータオプション
RS232C信号耐サージ電圧 15KV
動作電圧 +5V単一電源(バスから供給)
消費電流 280mA(無負荷動作時)
適合コネクタ RS232C :OMRON XG4C-1031  x4
TTLレベル:OMRON XG4C-3431  x1
仕様温度範囲 0℃~50℃
基板サイズ 90.1mm×95.8mm
*オプション
・RS232Cオプション 最大4個まで
・DC-DCオプション 最大4個まで

※ケーブル側コネクタはRS232Cオプションがある場合はRS232Cオプションの数だけ添付されます
RS232Cオプションが無い場合はTTLレベル信号用のケーブル側コネクタが添付されます。


アドレス設定

設定項目 アドレスバス アドレス
ボード先頭アドレス設定 A10~A15 00xxh~FCxxh(0400h単位)
各CHアドレス設定 A3~A9 xx00h~x3F8h(0008h単位)


アドレス対応表

DLAB A2 A1 A0 READ WRITE
0 0 0 0 受信バッファデータ 送信ホールドデータ
  0 0 1   割り込みイネーブルレジスタ
  0 0 割り込みIDレジスタ FIFOコントロールレジスタ
  0 1 1   LINEコントロールレジスタ
  1 0 0   MODEMコントロールレジスタ
  1 0 1 LINEステータスレジスタ
  1 1 0 MODEMステータスレジスタ
  1 1 1 スクラッチレジスタ スクラッチレジスタ
1 0 0 0   LSBデバイザーラッチ
1 0 0 1   MSBデバイザーラッチ


◆オーダー型番

・オプションなし:MPC104-ISOSIO4
・オプションRS232C×4、DC-DC×1内蔵:MPC104-ISOSIO4-S

上記以外でオプション指定のある場合は、ご注文又はお見積もり時、"MPC104-ISOSIO4-"の後に下記オプション型番を付け加えて記載してください。尚、オプション型番に①②等番号のあるものは、何れか1つをお選びください。

例):MPC104-ISOSIO4-R2D2(本体 + RS232C×2CH + DC-DCオプション×2)

*オプション型番・価格(税込)(本体定価¥26,345-)

オプション型番 内容 追加価格
①R1
②R2
③R3
④R4
RS232Cオプション × 1CH
RS232Cオプション × 2CH
RS232Cオプション × 3CH
RS232Cオプション × 4CH
+¥1,452-
+¥2,904-
+¥4,356-
+¥5,808-
①D1
②D2
③D3
④D4
DC-DCオプション × 1
DC-DCオプション × 2
DC-DCオプション × 3
DC-DCオプション × 4
+¥2,299-
+¥4,598-
+¥6,897-
+¥9,196-

※DC-DCオプションは最大4台まで搭載できますが1台を各チャネルで 共用することも出来ます。 尚、RS232信号の出力を電流で取り出す場合は1DC-DCオプション当り最大 30mA程度ですのでご注意下さい。


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
