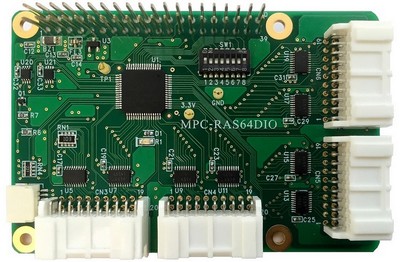

64ビット ラズベリーパイ拡張入出力ボード




MPC-RAS64DIO-x 定価 ¥10,648-(税込)

RAS64DIOはラズベリーパイ向けに開発した拡張入出力ボードです。
入出力信号は双方向バスで、コマンドによりポート単位で入力または出力に設定でき、入出力合計で64ビットとなります。
RoHS対応。
※型番MPC-RAS64DIO-xの「x」には仕様により異なった型番が入ります。
 当ページの一番下「オーダー型番」をご参照下さい。

ご注文

◆特徴

入力部

◎ 入力電圧範囲3.3V~5V CMOSロジック信号
入力信号は全て+5Vプルアップ又はGNDプルダウンが選択できます。
(出荷時は全ポートプルアップ)

出力部

◎ SN74HC574PWRを搭載し
出力電圧5V、電流20mA(短絡)を出力します。

共通部

◎ 基板サイズ
 Raspberry Pi 3 MODEL-B、Raspberry Pi 2 MODEL-B、Raspberry Pi 4 MODEL-Bと同サイズ
◎ ラズベリーパイとの接続
 ラズベリーパイの拡張コネクタと接続し、I2C又はSPIにより通信します。
◎ラズベリーパイの拡張コネクタに接続する際は、中間基板としてMPC-RASSTが必要に
 なる場合があります。

MPC-RAS64DIO-I(I2C)取扱説明書
MPC-RAS64DIO-I(SPI)取扱説明書

◆仕様

項目 内容
基板サイズ Raspberry Pi 3 MODEL-B、Raspberry Pi 2 MODEL-Bと同サイズ
入力点数 64ビット(出力と共有)
出力点数 64ビット(入力と共有)
I/Oアドレス 16ビットSPI:0=PORT0
   1=PORT1
   2=PORT2
   3=PORT3
   4=PORT4
   5=PORT5
   6=PORT6
   7=PORT7
   8=コントロール(入出力設定)
I2C:I2CアドレスはDIPスイッチにより設定
ポートアドレスはSPIと同じ
入力部IC TC74LCX541FK
出力部IC SN74HC574PWR
入力信号 VIH
     VIL
2V~5.5V
0~0.8V
出力信号 VOH
     VOL
4.9V~5V (IOH=-6mA)
0~0.1V (IOL=20μA)
~0.33V(IOL=6mA)
電源 +5V(バスより供給)
消費電流 110mA(無負荷動作時)
外部インターフェースコネクタ
(入力部、出力部共同じ)
基板側 S20B-PADSS-1(JST)×4
ケーブル:別途ご注文
使用温度範囲 0℃~60℃※

※使用温度範囲-20℃~60℃をご要望の場合はお問い合わせください。

◆オーダー型番・価格(税込)

型番 プロトコル
MPC-RAS64DIO-I I2C
MPC-RAS64DIO-S SPI
※別売り 外部接続ケーブル   定価(税込)
MPC-RAS-CA2030P-24 基板側=コネクタ、先バラ 長さ30cm AWG24 ¥1,089-/1本

※ケーブルの長さはご指定頂けます。別途お問い合わせ下さい。


※カスタマイズ、新規開発も承ります。ご遠慮なくご相談ください。
