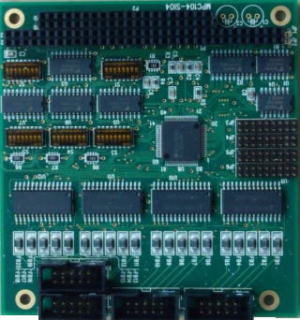

PC104 / Z80 シリアル通信ボード




MPC104-SIO4 本体定価 ¥16,800-(税別)

PC104-SIO4はPC104及びZ80バスを持ったシリアル通信ボードです。
外部インターフェース部はRS232C信号です。
コントローラ部は16550互換チップ4CHが内蔵されています。
RoHS対応。

取扱説明書

お見積もり/ご注文

◆特徴

◎ 外部とのフロントエンド部には全信号にノイズフィルターが挿入されています
◎ 省スペース 90.1mm×95.8mmの基板サイズ
◎ PC104バスが標準ですが、弊社製Z80(MPCZ-16EX)との接続もできます。

◆仕様

項目 内容
入出力信号 TXD、RXD、RTS、CTS、DTR、DSR、RI、DCD
信号レベル RS232Cレベル
通信速度 1.8432MHz:50BPS~56,000BPS
I/Oアドレス ディップスイッチにより設定各チャネル毎に8ポート占有
RS232C信号耐サージ電圧 15KV
動作電圧 +5V単一電源(バスから供給)
消費電流 150mA(無負荷動作時)
適合コネクタ RS232C XG4C-1031  x4
仕様温度範囲 0℃~50℃
基板サイズ 90.1mm×95.8mm


アドレス設定

設定項目 アドレスバス アドレス
ボード先頭アドレス設定 A10~A15 00xxh~FCxxh(0400h単位)
各CHアドレス設定 A3~A9 xx00h~x3F8h(0008h単位)


アドレス対応表

DLAB A2 A1 A0 READ WRITE
0 0 0 0 受信バッファデータ 送信ホールドデータ
  0 0 1   割り込みイネーブルレジスタ
  0 0 割り込みIDレジスタ FIFOコントロールレジスタ
  0 1 1   LINEコントロールレジスタ
  1 0 0   MODEMコントロールレジスタ
  1 0 1 LINEステータスレジスタ
  1 1 0 MODEMステータスレジスタ
  1 1 1 スクラッチレジスタ スクラッチレジスタ
1 0 0 0   LSBデバイザーラッチ
1 0 0 1   MSBデバイザーラッチ



◆オーダー型番

・MPC104-SIO4
